H1

ALS-SP GH3 8-32UNC

彌満和製作所>商品情報・検索>タップ>タップ検索>ALS-SP GH3 8-32UNC
【日】タップ詳細

ANSIアルミ材用スパイラルタップ

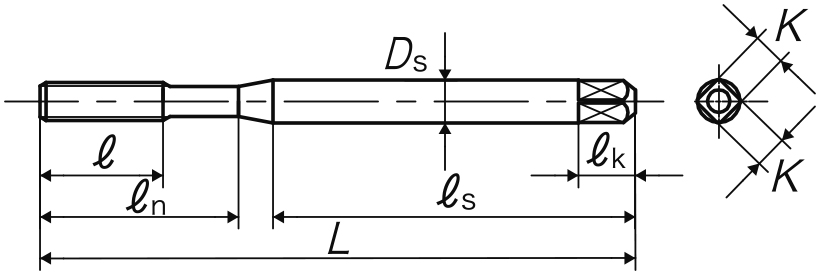

タイプ図
386404M

商品コード：386404M

メーカー希望小売価格：-

※予告なく価格を変更する場合があります。
カタログ PDF
2D CAD 2D：DXF｜2D：PDF
3D CAD 3D：STEP｜3D：PDF
CADデータのダウンロードにはログインが必要となります。

製品のスペック

全長(L) 2.48 inch
ねじ部の長さ(ℓ) 0.512 inch
首下の長さ(ℓn) 0.827 inch
シャンクの長さ(ℓs) 1.535 inch
シャンク径(Ds) 0.168 inch
四角部の長さ(ℓk) 0.25 inch
四角部の幅(K) 0.131 inch
表面処理 NI
溝形状 SP(止り穴用スパイラルタップ）
材質 HSS
食付き 2.5P
溝数 3
重量/本(ケース含む) 7 g
下穴径 0.137 inch
ひっかかり率 67 %
めねじ内径(D1)Max. 0.139 inch
めねじ内径(D1)Min. 0.13 inch

被加工材別推奨切削速度

低炭素鋼
中炭素鋼
高炭素鋼
合金鋼
調質鋼(25〜35HRC)
調質鋼(35〜45HRC)
調質鋼(45〜55HRC)
調質鋼(55〜63HRC)
ステンレス鋼
工具鋼
鋳鋼
鋳鉄
強靭鋳鉄
銅
黄銅 6～16 m/min
黄銅鋳物 6～16 m/min
青銅 6～16 m/min
アルミ圧延材 6～16 m/min
アルミ合金鋳物 6～16 m/min
マグネシウム合金鋳物 6～16 m/min
亜鉛合金鋳物 6～16 m/min
チタン合金
ニッケル基合金
熱硬化性プラスチック
熱可塑性プラスチック
