H1

AL-SP GH3 3/8-24UNF

彌満和製作所>商品情報・検索>タップ>タップ検索>AL-SP GH3 3/8-24UNF
【日】タップ詳細

ANSIアルミ材用スパイラルタップ

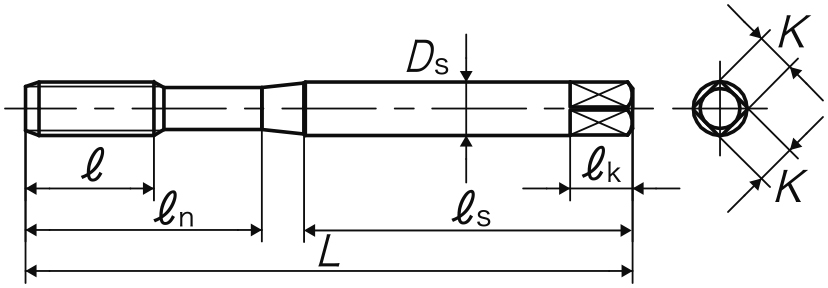

タイプ図
386518M

商品コード：386518M

メーカー希望小売価格：-

※予告なく価格を変更する場合があります。
カタログ PDF
2D CAD 2D：DXF｜2D：PDF
3D CAD 3D：STEP｜3D：PDF
CADデータのダウンロードにはログインが必要となります。

製品のスペック

全長(L) 3.937 inch
ねじ部の長さ(ℓ) 0.906 inch
首下の長さ(ℓn) 1.535 inch
シャンクの長さ(ℓs) 2.028 inch
シャンク径(Ds) 0.381 inch
四角部の長さ(ℓk) 0.437 inch
四角部の幅(K) 0.286 inch
表面処理 NI
溝形状 SP(止り穴用スパイラルタップ）
材質 HSS
食付き 2.5P
溝数 3
重量/本(ケース含む) 47 g
下穴径 0.338 inch
ひっかかり率 68 %
めねじ内径(D1)Max. 0.34 inch
めねじ内径(D1)Min. 0.33 inch

被加工材別推奨切削速度

低炭素鋼
中炭素鋼
高炭素鋼
合金鋼
調質鋼(25〜35HRC)
調質鋼(35〜45HRC)
調質鋼(45〜55HRC)
調質鋼(55〜63HRC)
ステンレス鋼
工具鋼
鋳鋼
鋳鉄
強靭鋳鉄
銅
黄銅 10～25 m/min
黄銅鋳物 10～25 m/min
青銅 10～25 m/min
アルミ圧延材 10～25 m/min
アルミ合金鋳物 10～25 m/min
マグネシウム合金鋳物 10～25 m/min
亜鉛合金鋳物 10～25 m/min
チタン合金
ニッケル基合金
熱硬化性プラスチック
熱可塑性プラスチック
