H1

AU+SP D5 M10X1

彌満和製作所>商品情報・検索>タップ>タップ検索>AU+SP D5 M10X1
【日】タップ詳細

ANSIコーティングスパイラルタップ

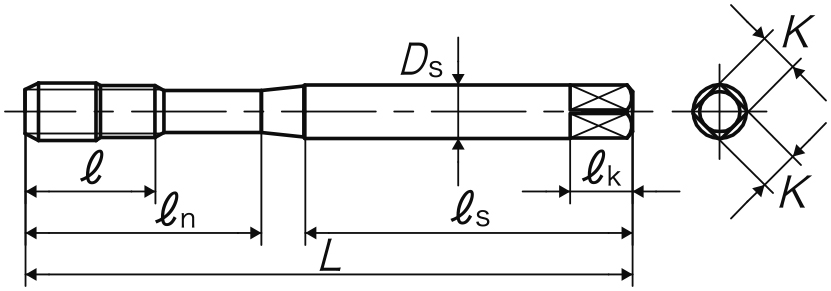

タイプ図
ST010M5NEV

商品コード：ST010M5NEV

メーカー希望小売価格：-

※予告なく価格を変更する場合があります。
カタログ PDF
2D CAD 2D：DXF｜2D：PDF
3D CAD 3D：STEP｜3D：PDF
CADデータのダウンロードにはログインが必要となります。

製品のスペック

全長(L) 3.937 inch
ねじ部の長さ(ℓ) 0.906 inch
首下の長さ(ℓn) 1.535 inch
シャンクの長さ(ℓs) 2.126 inch
シャンク径(Ds) 0.381 inch
四角部の長さ(ℓk) 0.437 inch
四角部の幅(K) 0.286 inch
表面処理 コーティング
溝形状 SP(止り穴用スパイラルタップ）
材質 HSS
食付き 2.5P
溝数 4
重量/本(ケース含む) 46 g
下穴径 0.358 inch
ひっかかり率 70 %
めねじ内径(D1)Max. 0.36035 inch
めねじ内径(D1)Min. 0.35106 inch

被加工材別推奨切削速度

低炭素鋼 10～20 m/min
中炭素鋼 10～20 m/min
高炭素鋼 10～20 m/min
合金鋼 10～20 m/min
調質鋼(25〜35HRC)
調質鋼(35〜45HRC)
調質鋼(45〜55HRC)
調質鋼(55〜63HRC)
ステンレス鋼 5～10 m/min
工具鋼
鋳鋼
鋳鉄
強靭鋳鉄
銅
黄銅
黄銅鋳物
青銅
アルミ圧延材
アルミ合金鋳物 20～30 m/min
マグネシウム合金鋳物
亜鉛合金鋳物 20～30 m/min
チタン合金
ニッケル基合金
熱硬化性プラスチック
熱可塑性プラスチック
