H1

AU+SP D3 M3X0.5

彌満和製作所>商品情報・検索>タップ>タップ検索>AU+SP D3 M3X0.5
【日】タップ詳細

ANSIコーティングスパイラルタップ

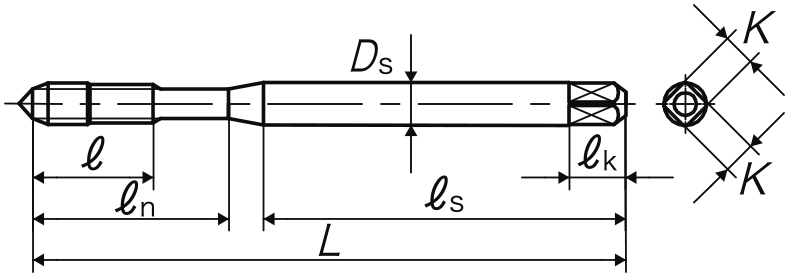

タイプ図
ST3.0G3NEV

商品コード：ST3.0G3NEV

メーカー希望小売価格：-

※予告なく価格を変更する場合があります。
カタログ PDF
2D CAD 2D：DXF｜2D：PDF
3D CAD 3D：STEP｜3D：PDF
CADデータのダウンロードにはログインが必要となります。

製品のスペック

全長(L) 2.205 inch
ねじ部の長さ(ℓ) 0.433 inch
首下の長さ(ℓn) 0.736 inch
シャンクの長さ(ℓs) 1.339 inch
シャンク径(Ds) 0.141 inch
四角部の長さ(ℓk) 0.187 inch
四角部の幅(K) 0.11 inch
表面処理 コーティング
溝形状 SP(止り穴用スパイラルタップ）
材質 HSS
食付き 2.5P
溝数 3
重量/本(ケース含む) 5 g
下穴径 0.1009 inch
ひっかかり率 67 %
めねじ内径(D1)Max. 0.10232 inch
めねじ内径(D1)Min. 0.09681 inch

被加工材別推奨切削速度

低炭素鋼 4～8 m/min
中炭素鋼 4～8 m/min
高炭素鋼 4～8 m/min
合金鋼 4～8 m/min
調質鋼(25〜35HRC)
調質鋼(35〜45HRC)
調質鋼(45〜55HRC)
調質鋼(55〜63HRC)
ステンレス鋼 2～4 m/min
工具鋼
鋳鋼
鋳鉄
強靭鋳鉄
銅
黄銅
黄銅鋳物
青銅
アルミ圧延材
アルミ合金鋳物 8～12 m/min
マグネシウム合金鋳物
亜鉛合金鋳物 8～12 m/min
チタン合金
ニッケル基合金
熱硬化性プラスチック
熱可塑性プラスチック
