HT TV 17V1 1.5P

彌満和製作所>商品情報・検索>タップ>タップ検索>HT TV 17V1 1.5P
【日】タップ詳細

JIS自動車用タイヤバルブねじ用ハンドタップ

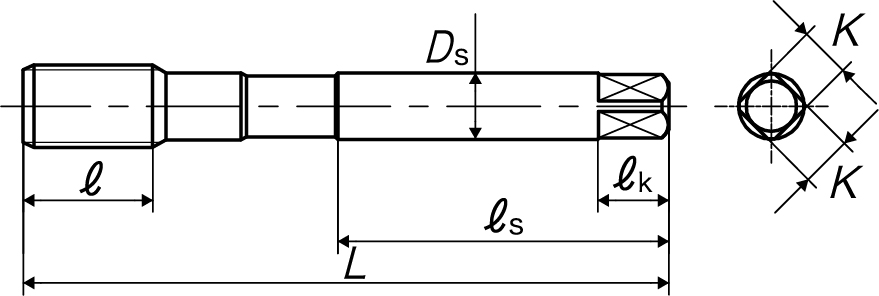

タイプ図
TY17V1QLEBA

商品コード：TY17V1QLEBA

メーカー希望小売価格：¥11,800

※予告なく価格を変更する場合があります。
在庫 □ メーカー在庫品
カタログ PDF
2D CAD 2D：DXF｜2D：PDF
3D CAD 3D：STEP｜3D：PDF
CADデータのダウンロードにはログインが必要となります。

製品のスペック

全長(L) 100 mm
ねじ部の長さ(ℓ) 18 mm
シャンクの長さ(ℓs) 51 mm
シャンク径(Ds) 14 mm
四角部の長さ(ℓk) 14 mm
四角部の幅(K) 11 mm
外径の基準寸法 17.137 mm
溝形状 HT(ハンドタップ)
材質 HSS
食付き 1.5P
溝数 4
重量/本(ケース含む) 117 g
下穴径 15.90 mm
めねじ内径(D1)Max. 15.950 mm
めねじ内径(D1)Min. 15.750 mm

被加工材別推奨切削速度

低炭素鋼
中炭素鋼
高炭素鋼
合金鋼
調質鋼(25〜35HRC)
調質鋼(35〜45HRC)
調質鋼(45〜55HRC)
調質鋼(55〜63HRC)
ステンレス鋼
工具鋼
鋳鋼
鋳鉄
強靭鋳鉄
銅
黄銅 ～10 m/min
黄銅鋳物
青銅
アルミ圧延材
アルミ合金鋳物
マグネシウム合金鋳物
亜鉛合金鋳物
チタン合金
ニッケル基合金
熱硬化性プラスチック
熱可塑性プラスチック
