SU+SL P3 M5X0.8

彌満和製作所>商品情報・検索>タップ>タップ検索>SU+SL P3 M5X0.8
【日】タップ詳細

JISステンレス鋼用通り穴用スパイラルタップ

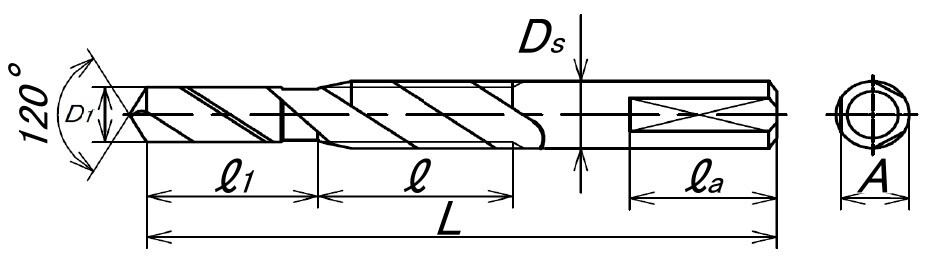

タイプ図
SUPR5.0KL

商品コード：SUPR5.0KL

メーカー希望小売価格：¥1,590

※予告なく価格を変更する場合があります。
在庫 ○ 流通品
カタログ PDF
2D CAD 2Ｄ：DXF｜2Ｄ：PDF
3D CAD 3D：STEP｜3D：PDF
CADデータのダウンロードにはログインが必要となります。

製品のスペック

全長(L) 60 mm
ねじ部の長さ(ℓ) 13 mm
首下の長さ(ℓn) 22 mm
シャンクの長さ(ℓs) 33 mm
シャンク径(Ds) 5.5 mm
四角部の長さ(ℓk) 7 mm
四角部の幅(K) 4.5 mm
表面処理 OX
溝形状 SL(通り穴用スパイラルタップ)
材質 HSS
食付き 5P
溝数 3
重量/本(ケース含む) 10 g
下穴径 4.28 mm
ひっかかり率 83 %
めねじ内径(D1)Max. 4.334 mm
めねじ内径(D1)Min. 4.134 mm

被加工材別推奨切削速度

低炭素鋼 8～12 m/min
中炭素鋼 8～12 m/min
高炭素鋼 8～12 m/min
合金鋼 8～12 m/min
調質鋼(25〜35HRC)
調質鋼(35〜45HRC)
調質鋼(45〜55HRC)
調質鋼(55〜63HRC)
ステンレス鋼 4～12 m/min
工具鋼
鋳鋼
鋳鉄
強靭鋳鉄
銅
黄銅
黄銅鋳物
青銅
アルミ圧延材
アルミ合金鋳物
マグネシウム合金鋳物
亜鉛合金鋳物
チタン合金
ニッケル基合金
熱硬化性プラスチック
熱可塑性プラスチック
